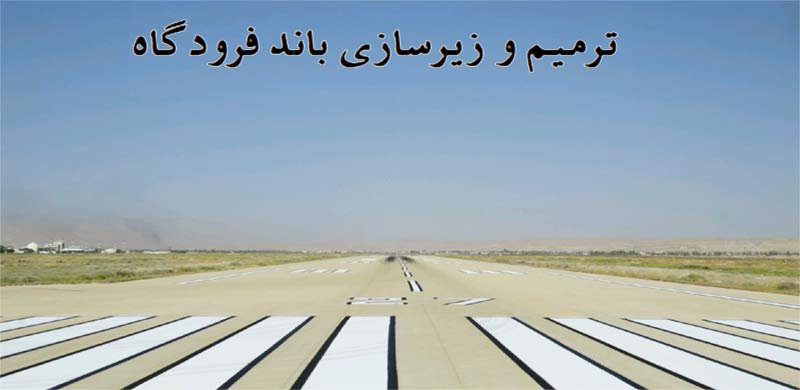

ترمیم و بازسازی زیرسازی باند فرودگاه | روش‌ها، مراحل و هزینه‌ها
باند فرودگاه یکی از مهم‌ترین زیرساخت‌های حمل‌ونقل هوایی است که ایمنی پروازها و کیفیت خدمات فرودگاهی به وضعیت آن وابسته است. ترمیم و بازسازی زیرسازی باند فرودگاه به دلیل تحمل بار هواپیماهای سنگین، تغییرات دمایی و فرسودگی طبیعی، امری ضروری و دوره‌ای است. در صورتی که آسیب‌های زیرسازی به‌موقع ترمیم نشوند، منجر به نشست، ترک‌خوردگی و کاهش ایمنی در نشست و برخاست هواپیماها خواهد شد؛ باند فرودگاه، قلب تپنده هر فرودگاهی است. در واقع باند، جایی است که ایمنی و کیفیت آن، امنیت هزاران مسافر را تضمین می‌کند. شاید در نگاه اول، فقط یک سطح آسفالتی وسیع به نظر برسد، اما زیر این سطح، ساختاری مستحکم قرار دارد که با گذشت زمان، دچار فرسودگی و آسیب می شود. اگر این آسیب ها به موقع ترمیم نشوند، می توانند منجر به خسارات سنگین و کاهش ایمنی شده و عملیات پرواز را متوقف کنند. در این مطلب، با مفهومی بسیار مهم به نام ترمیم زیرسازی باند فرودگاه آشنا می شویم. روشی کاربردی و حیاتی که برای حفظ دوام و ایمنی باندها بسیار حیاتی است. اگر می خواهید بدانید این ترمیم دقیقاً چگونه انجام می شود و چرا اهمیت ویژه ای دارد، تا پایان همراه ما باشید.
در این مقاله با دلایل تخریب زیرسازی باند فرودگاه، روش‌های نوین ترمیم و بازسازی، مراحل اجرایی، استانداردهای موردنیاز و هزینه‌های مرتبط با این عملیات آشنا خواهید شد تا در پروژه‌های خود با آگاهی و دقت بیشتری اقدام کنید.
ترمیم و بازسازی زیرسازی باند فرودگاه چیست و چه اهمیتی دارد؟
همانطور که اشاره کردیم، باند فرودگاه یکی از حیاتی ترین بخش های هر فرودگاه است. این باندها مسیرهای ویژه ای هستند که هواپیماها برای برخاستن و نشستن از آن ها استفاده می‌کنند. به همین دلیل باید همیشه کاملاً سالم، ایمن و بدون نقص باشند. زیرسازی باند، همان لایه های مقاوم زیر آسفالت یا بتن است که وزن هواپیماها را تحمل می‌کند و مانع نشست، ترک خوردگی و شکستگی سطح می شود. اما چرا ترمیم زیرسازی باند فرودگاه اهمیت زیادی دارد؟ در ادامه به بررسی مهم ترین این دلایل می پردازیم:
اهمیت زیرسازی باند فرودگاه:
- حفظ ایمنی پروازها: کوچک ترین خرابی در زیرسازی باند می تواند باعث ایجاد فرورفتگی یا ترک در سطح شود و ایمنی نشست و برخاست هواپیماها را به خطر بیندازد.
- جلوگیری از خسارت های مالی سنگین: اگر آسیب های کوچک در زیرسازی به موقع ترمیم نشوند، به مرور به خرابی های بزرگ و پرهزینه تبدیل می شوند.
- افزایش عمر مفید باند: ترمیم به موقع زیرسازی، باعث می شود باند فرودگاه سال ها بدون نیاز به بازسازی اساسی کار کند.
- پیشگیری از توقف عملیات فرودگاه: آسیب های شدید به زیرسازی باند می توانند باعث تعطیلی باند و اختلال در برنامه پروازها شوند که خسارات مالی و اعتباری زیادی به فرودگاه وارد می‌کند.
- حفظ استانداردهای بین المللی: فرودگاه ها برای دریافت مجوزهای ایمنی جهانی، ملزم به حفظ کیفیت زیرسازی باند هستند.
بنا بر دلایل ذکر شده، ترمیم زیرسازی باند فرودگاه یک ضرورت همیشگی برای حفظ امنیت، اعتبار و بهره وری هر فرودگاه محسوب می شود.
مطالعه بیشتر:

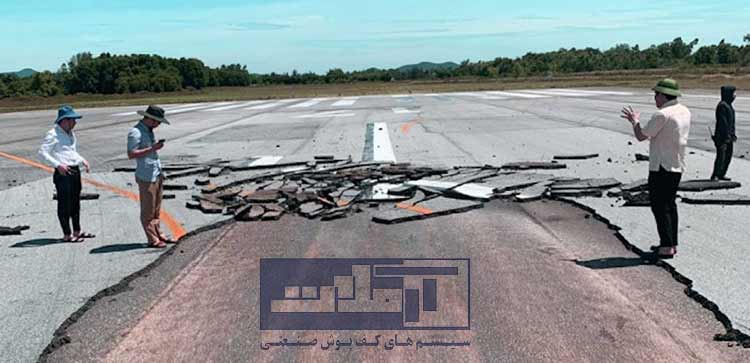

دلایل تخریب و آسیب دیدگی زیرسازی باندهای فرودگاهی:
زیرسازی باند فرودگاه با اینکه یکی از مقاوم ترین بخش های سازه ای در پروژه های عمرانی شناخته می شود، اما به دلیل شرایط خاص بهره برداری، در طول زمان دچار آسیب می گردد. مهم ترین دلایل تخریب و آسیب زیرسازی باند فرودگاه را در ادامه شرح می دهیم.
- فشار سنگین هواپیماها
هواپیماهای تجاری و نظامی وزن بسیار بالایی دارند. هنگام فرود، وزن هواپیما همراه با نیروی ضربه ای قابل توجه به باند منتقل می شود. اگر زیرسازی از مقاومت و تراکم کافی برخوردار نباشد، به مرور زمان دچار نشست و تغییر شکل خواهد شد. همچنین تکرار مداوم این فشارها باعث کاهش ظرفیت لایه های زیرین باند خواهد شد. - تغییرات رطوبتی و نفوذ آب
یکی از عوامل اصلی آسیب زیرسازی باند، نفوذ آب باران به لایه های زیرین است. در صورت عدم وجود سیستم زهکشی مناسب، آب در لایه های خاکی زیر باند جمع می شود و باعث کاهش مقاومت و از دست رفتن انسجام خاک می‌گردد. این مسأله در خاک های رسی شدیدتر است و نشست های موضعی و ترک های سطحی ایجاد می‌کند. - تغییرات دمایی شدید
فرودگاه ها در بسیاری از مناطق جهان با نوسانات شدید دمایی رو به رو هستند. در طول روز و شب و نیز در فصل های مختلف سال، انبساط و انقباض پی در پی باعث ایجاد تنش های حرارتی در باند می شود. این تغییرات گرمایی به تدریج منجر به ترک خوردگی، بازشدگی درزها و آسیب لایه های زیرسازی خواهد شد. - کیفیت پایین مصالح و اجرای نامناسب
اگر در زمان ساخت باند، از مصالح باکیفیت استفاده نشود یا عملیات زیرسازی به شکل استاندارد اجرا نگردد، به مرور زمان مشکلات زیادی ایجاد خواهد شد. کیفیت پایین مصالح، تراکم ناکافی و رعایت نکردن لایه چینی اصولی، ظرفیت باربری را کاهش می دهد و زیرسازی را در برابر فشار هواپیماها و تغییرات محیطی آسیب پذیر می‌کند. - فرسایش ناشی از عمر بالا
هر سازه ای عمر مفید مشخصی دارد. زیرسازی باند نیز در اثر گذشت زمان، حتی با بهترین نگهداری، مقاومت اولیه خود را از دست می دهد. در واقع پس از چندین دهه بهره برداری، نیاز به ترمیم و بازسازی به یک ضرورت تبدیل می شود. - شرایط خاک منطقه
ویژگی های خاک محل فرودگاه تاثیر زیادی روی آسیب پذیری زیرسازی باند دارد. مثلاً نوع خاک، میزان فشرده شدن آن، تحمل وزن و واکنش آن به رطوبت، همگی مهم هستند. در مناطقی که خاک رس وجود دارد، وقتی میزان رطوبت تغییر کند، خاک ورم می‌کند یا جمع می شود و این موضوع باعث نشست های نامساوی در باند می شود. همچنین اگر خاک ماسه ای سست باشد، در زمان زلزله ممکن است روان شود و زیرسازی باند را تخریب کند. - زمین لرزه ها
زلزله یکی از عوامل مهم تخریب زیرسازی باند است. لرزش های شدید زمین باعث ایجاد ترک، نشست ناگهانی، شکست لایه های زیرسازی و ناپایداری کلی باند می شود. در مناطقی که احتمال خطر زلزله در آن ها بالاست، این عامل یکی از مهم ترین دلایل نیاز به ترمیم زیرسازی محسوب می شود. - تخریب ناشی از جنگ

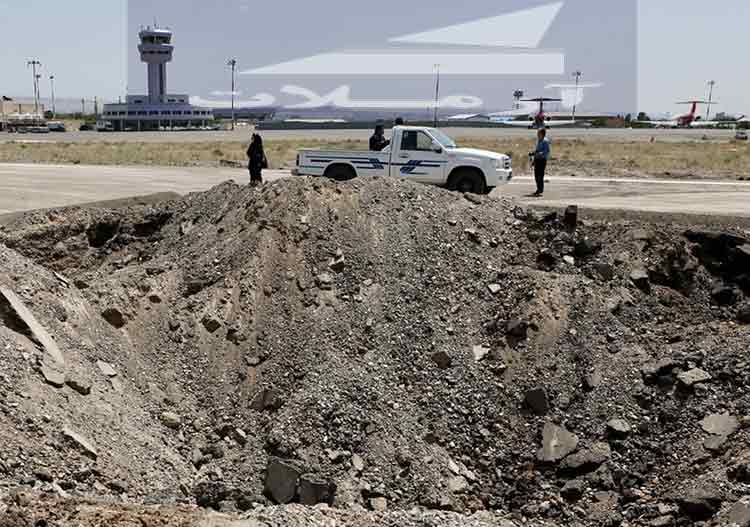

در کشورهایی که در معرض جنگ بوده اند، باندهای فرودگاه به عنوان اهداف استراتژیک مورد اصابت بمب و موشک قرار می‌گیرند. این حملات باعث آسیب جدی به زیرسازی باند می شود. حتی اگر سطح باند مجدداً آسفالت شود، در بسیاری از موارد زیرسازی همچنان تخریب شده باقی می ماند و نیازمند ترمیم اساسی است. - اثر مواد شیمیایی و آلودگی ها
ریختن سوخت، روغن هواپیماها و مواد شیمیایی مورد استفاده در عملیات زمستانی (مثل نمک های یخ زدا) بر روی باند، در طولانی مدت باعث نفوذ این مواد به زیرسازی و کاهش دوام لایه های آن می شود. - فعالیت های انسانی و عمرانی
عملیات عمرانی در محدوده باند مانند حفاری های تاسیساتی، عبور ماشین آلات سنگین خارج از مسیرهای تعیین شده یا باز و بسته کردن بخشی از باند برای توسعه، در صورتی که به شکل اصولی مدیریت نشود، به لایه های زیرسازی آسیب وارد می‌کند. - طراحی نامناسب زیرسازی باند برای نوع هواپیماها
در بسیاری از فرودگاه ها، با توسعه ناوگان و ورود هواپیماهای جدید با وزن های بسیار بیشتر، زیرسازی قدیمی که برای هواپیماهای سبک تر طراحی شده بود، پاسخگوی بارگذاری جدید نیست و دچار آسیب می شود. همانطور که دیدیم، دلایل آسیب به زیرسازی باند فرودگاه بسیار متنوع هستند. برای اقدام جهت هر نوع ترمیم و بازسازی در باند فرودگاه، ابتدا لازم است علت بروز آسیب را به درستی شناسایی کنید. این به موفقیت آمیز بودن پروژه ترمیم کمک زیادی خواهد کرد.
در صورت نیاز به مشاوره در زمینه ترمیم و بازسازی باند فرودگاه، می‌توانید با کارشناسان ما تماس بگیرید تا بهترین روش متناسب با پروژه شما بررسی و اجرا شود(02158439)
روش های نوین ترمیم و بازسازی زیرسازی باند فرودگاه:
وقتی زیرسازی باند فرودگاه آسیب می بیند، نمی توان آن را رها کرد یا فقط روی آن آسفالت ریخت. زیرا هر بار که هواپیماها روی باند حرکت می‌کنند، فشار زیادی به زمین وارد می شود. اگر این مشکلات به موقع برطرف نشوند، ممکن است جان مسافران به خطر بیفتد یا فعالیت فرودگاه مختل شود. به همین دلیل، ترمیم زیرسازی باند باید با دقت انجام شود و هر روشی که انتخاب می گردد، زیر نظر مهندسین باتجربه باشد. در ادامه، بهترین و کاربردی ترین روش های ترمیم زیرسازی باند فرودگاه را شرح می دهیم.
- برداشتن و جایگزین کردن خاک آسیب دیده
در این روش، خاک قسمت هایی از باند که خراب یا ضعیف شده اند، با دستگاه های مخصوص برداشته می شود. بعد خاک جدید و سالم به جای آن ریخته می شود و با غلتک های سنگین، کوبیده و سفت می شود. این کار باعث می شود باند دوباره استحکام اولیه خودش را به دست بیاورد و بتواند وزن هواپیماها را تحمل کند. این روش یکی از معمول ترین و مطمئن ترین روش های ترمیم زیرسازی باند فرودگاه است. - مخلوط کردن خاک با سیمان
گاهی به جای اینکه کل خاک آسیب دیده را عوض کنند، همان خاک را با مقداری سیمان مخلوط می‌کنند. برای این کار، دستگاه هایی روی زمین حرکت کرده و خاک و سیمان را خوب با هم ترکیب می‌کنند. سپس کمی آب اضافه شده و با غلتک ها، زمین کوبیده و محکم می شود. این کار باعث می شود خاک زیرسازی مثل بتن شده و دیگر نشست نکند یا ترک برندارد. - مخلوط کردن خاک با آهک
در بعضی مناطق که خاک آن ها رس زیادی دارد و با آب ورم می‌کند یا جمع می شود، از آهک استفاده می‌کنند. برای این کار، آهک را روی زمین می ریزند و با دستگاه، خوب با خاک مخلوط می‌کنند. آهک باعث می شود خاک کمتر آب جذب کند و دیگر حجمش تغییر نکند. بعد از آن هم خاک را خوب می‌کوبند تا سطح صاف و محکمی برای روکش باند آماده شود. - تزریق مواد مخصوص به داخل خاک
گاهی وقت ها زیر باند فرودگاه خالی می شود یا نشست های کوچک ایجاد می گردد. در این مواقع، نیازی نیست کل خاک عوض شود. روش ساده تر این است که سوراخ های کوچکی در زمین ایجاد کرده و داخل آن مواد سیمانی یا موادی شبیه کف بتن تزریق شود. این مواد داخل زمین پخش می شوند و جاهای خالی را پر می‌کنند. به این ترتیب، زیرسازی دوباره محکم می شود و می تواند وزن هواپیماها را تحمل کند. - استفاده از صفحات پلاستیکی محکم (ژئوگرید)
گاهی از صفحات مخصوصی شبیه توری پلاستیکی بسیار محکم در زیرسازی استفاده می‌کنند. برای این کار، اول خاک سطح زیرسازی آماده شده و بعد، این صفحات روی زمین پهن می شوند. سپس خاک یا شن روی آن ریخته و کوبیده می شود. این صفحات کمک می‌کنند وزن هواپیما بهتر در سطح زیرسازی پخش شود و باند کمتر آسیب ببیند. - استفاده از مصالح سنگی دانه ای
در این روش، قسمت های خراب زیرسازی تا عمق مشخصی برداشته می شود. بعد به جای آن از مصالح دانه ای مثل شن و ماسه استفاده می‌کنند. این مصالح به خوبی روی هم ریخته و کوبیده می شوند تا کاملاً سفت و محکم شوند. این کار باعث می شود باند قدرت بیشتری برای تحمل وزن داشته باشد و نشست نکند. - ترکیب قیر کف دار با خاک
یکی از روش های جدید برای تقویت زیرسازی باند فرودگاه، استفاده از قیر کف دار است. در این روش، قیر داغ با مقدار کمی آب و هوا ترکیب می شود و به شکل کف در می آید. بعد این کف قیر با خاک موجود مخلوط می گردد. این ترکیب باعث می شود خاک چسبندگی زیادی پیدا کند و مقاومتش در برابر آب و تغییرات دما بالا برود. در نهایت، زیرسازی کوبیده می شود و آماده اجرای روکش جدید می‌گردد. - استفاده از مواد شیمیایی خاص
امروزه مواد شیمیایی و پلیمری مخصوصی برای تقویت خاک تولید شده اند. این مواد به خاک اضافه می شوند و کمک می کنند تا ذرات خاک به هم بچسبند و مقاومتشان بیشتر شود. همچنین این موضوع کمک می کند تا نفوذ آب به خاک کمتر گردد. این روش به خصوص در مناطقی که بارندگی زیاد دارند یا خاک زیر باند خیلی ضعیف است، کاربرد زیادی دارد. - ایجاد ستون های سنگی در زمین
در مناطقی که خاک خیلی نرم و ضعیف است، از روش ایجاد ستون های سنگی استفاده می شود. در این روش، سوراخ هایی در زمین حفر شده و داخل آن ها با سنگ های شکسته پر می گردد. این ستون های سنگی مثل پایه های محکم عمل می‌کنند و وزن باند و هواپیماها را به زمین های عمیق تر منتقل می نمایند. به این ترتیب، احتمال نشست باند به شدت کم می‌شود. - ترکیب چند روش با هم
گاهی شرایط خاک به گونه ای است که استفاده از یک روش کافی نیست. در چنین شرایطی، مهندسین تصمیم می‌گیرند دو یا سه روش را با هم ترکیب کنند. مثلاً هم از تزریق مواد مخصوص برای پر کردن جاهای خالی استفاده می‌کنند و هم خاک را با سیمان یا آهک مخلوط می‌کنند. این کار باعث می شود زیرسازی باند، مقاومت و دوام بسیار بالایی پیدا کند. - استفاده از بتن برای تقویت زیرسازی
یکی از روش های بسیار رایج برای ترمیم زیرسازی باند فرودگاه، استفاده از بتن است. در این روش، اگر قسمت هایی از باند خیلی ضعیف شده باشد، خاک آن قسمت را بر می‌دارند. سپس داخل آن را با بتن می ریزند تا کاملاً محکم شود. گاهی هم به جای برداشتن خاک، روی سطح زیرسازی یک لایه بتن ریخته می شود. این کار کمک می کند تا زیرسازی، تحمل وزن هواپیماهای سنگین را داشته باشد و نشست نکند.
بتن باعث می شود زمین زیر باند یکپارچه و مقاوم باشد و حتی در برابر رطوبت، نشست و تغییرات دمایی دوام زیادی داشته باشد.نکته مهمی که در اینجا باید به آن اشاره کنیم این است که روش استفاده از بتن معمولاً در قسمت هایی از باند انجام می شود که فشار و وزن هواپیماها در آن نقاط زیاد است. مثلا محل برخاستن و فرود آمدن چرخ های اصلی هواپیما یکی از این بخش هاست.
جدول استاندارد ICAO برای باند فرودگاه:
| موضوع | توضیحات طبق ICAO Annex 14 |
| ابعاد باند (Runway Dimensions) | عرض: بسته به نوع فرودگاه و هواپیما از 18m تا 60m طول: بسته به نیاز عملیاتی و شرایط اقلیمی از 1200m به بالا |
| شیب عرضی باند (Transverse Slope) | حداکثر 1.5% برای زهکشی مناسب |
| شیب طولی باند (Longitudinal Slope) | حداکثر 2% برای طول کمتر از 900m، حداکثر 1.25% برای طول بالاتر از 900m |
| سطح باند (Surface) | آسفالت یا بتن با اصطکاک کافی طبق استاندارد، بدون ترک و نشست قابل توجه |
| برندینگ باند (Marking) | خطوط مرکز، لبه، شماره باند، آستانه باند طبق استاندارد ICAO با رنگ سفید |
| چراغ‌های باند (Lighting) | شامل چراغ‌های لبه باند، آستانه، انتهای باند و چراغ‌های مرکزی برای باندهای با عملیات شبانه |
| مناطق انتهایی باند (RESA) | حداقل 90m در انتهای باند برای ایمنی در خروج از باند |
| باربری باند (PCN) | باید متناسب با نوع هواپیماهای استفاده‌کننده تعیین و نگهداری شود |
| حداکثر برجستگی سطح | بدون موج یا نشست محسوس؛ باید با تجهیزات مناسب سنجیده شود |
| زهکشی (Drainage) | باید آب‌های سطحی به سرعت از سطح باند خارج شوند؛ استفاده از شیب مناسب و کانال‌های زهکشی الزامی است |
- این موارد بر اساس ICAO Annex 14 - Volume I (Aerodrome Design and Operations) تهیه شده است.
- در پروژه‌های ترمیم زیرسازی باند فرودگاه رعایت این الزامات الزامی است تا پس از بازسازی، باند استاندارد و ایمن باقی بماند.
طول باند فرودگاه چند متر است؟
طول باند فرودگاه معمولاً بین ۲۵۰۰ تا ۴۰۰۰ متر است، اما این عدد می‌تواند بسته به نوع فرودگاه و هواپیماهای مورد استفاده، بسیار متفاوت باشد. در ادامه به صورت دقیق‌تر توضیح می‌دهم:
میانگین طول باند فرودگاه‌ها:
| نوع فرودگاه | طول تقریبی باند |
| فرودگاه‌های کوچک محلی | ۸۰۰ تا ۱۸۰۰ متر |
| فرودگاه‌های متوسط | ۱۸۰۰ تا ۲۵۰۰ متر |
| فرودگاه‌های بین‌المللی | ۲۵۰۰ تا ۴۰۰۰ متر |
| باندهای مخصوص هواپیماهای سنگین (مانند A380 یا B747) | تا ۴۵۰۰ متر یا بیشتر |
عوامل تعیین کننده طول باند فرودگاه:
نوع و وزن هواپیما:
- هواپیماهای بزرگ‌تر و سنگین‌تر (مثل بوئینگ ۷۷۷ یا ایرباس A380) به باندهای طولانی‌تری نیاز دارند.
- هواپیماهای سبک‌تر (مثل ATR یا جت‌های منطقه‌ای) در باندهای کوتاه‌تری نشست و برخاست می‌کنند.
ارتفاع فرودگاه از سطح دریا (Elevation):
- هرچه ارتفاع فرودگاه بیشتر باشد، هوا رقیق‌تر است و برای برخاستن نیروی بیشتری لازم است.
- به همین دلیل فرودگاه‌های کوهستانی (مثلاً فرودگاه‌های تهران، کاتماندو یا بوگوتا) باندهای بلندتری دارند.
دمای هوا:
- در هوای گرم، تراکم هوا کاهش می‌یابد و باز هم نیاز به باند بلندتری هست.
- فرودگاه هایی در مناطق گرمسیری معمولاً باندهای بلندتری دارند.
طول باند مورد نیاز برای فرود یا برخاست ایمن:
- بر اساس استانداردهای ICAO و FAA، باید باند طوری طراحی شود که حتی در شرایط اضطراری هم هواپیما بتواند متوقف شود یا برخیزد.
وجود موانع در اطراف فرودگاه:
- اگر کوه، ساختمان یا مانع بلند در مسیر باند وجود داشته باشد، طول باند باید بیشتر شود تا هواپیما فرصت کافی برای اوج‌گیری داشته باشد.
نوع باند (Asphalt یا Concrete):
- نوع متریال باند تأثیر مستقیم در توان تحمل وزن هواپیما و دوام آن دارد ولی تأثیر مستقیمی بر طول ندارد، اما گاهی در طراحی در نظر گرفته می‌شود.
نمونه طول باندهای فرودگاه ایران:
- فرودگاه امام خمینی تهران: طول باند حدود ۴۲۰۰ متر
- فرودگاه مهرآباد: حدود ۳۷۰۰ متر
- فرودگاه محلی نوشهر: حدود ۱۴۰۰ متر
سوالات متداول و رایچ برای ترمبم و بازسازی باند فرودگاه:
ترمیم زیرسازی باند فرودگاه شامل چه مراحلی است؟
- شامل بررسی آسیب‌ها، تخریب موضعی یا کامل، زیرسازی مجدد، تراکم لایه‌ها و تست کیفیت پیش از روکش نهایی می‌شود.
هزینه ترمیم زیرسازی باند فرودگاه چقدر است؟
- بسته به متراژ، نوع آسیب و مصالح مصرفی متغیر است و به‌طور متوسط از چند میلیارد تومان به بالا برآورد می‌شود.
چرا ترمیم به‌موقع زیرسازی باند فرودگاه مهم است؟
- برای جلوگیری از نشست باند، ترک‌های گسترده و افزایش ایمنی نشست و برخاست هواپیماها ضروری است.
جمع بندی:
ترمیم زیرسازی باند فرودگاه نیازمند بررسی دقیق، انتخاب روش مناسب، استفاده از مصالح باکیفیت و رعایت استانداردهای جهانی است تا دوام و ایمنی باند حفظ شود. با اجرای اصولی مراحل زیرسازی، می‌توانید از بروز مشکلاتی مانند نشست، ترک‌خوردگی و تخریب زودهنگام باند جلوگیری کنید. در صورت نیاز به مشاوره تخصصی در زمینه ترمیم و بازسازی باند فرودگاه و محاسبه هزینه‌های پروژه، کارشناسان ما آماده پاسخگویی و ارائه بهترین راهکار متناسب با شرایط پروژه شما هستند. جهت دریافت مشاوره با ما تماس بگیرید ( 02158439 )
