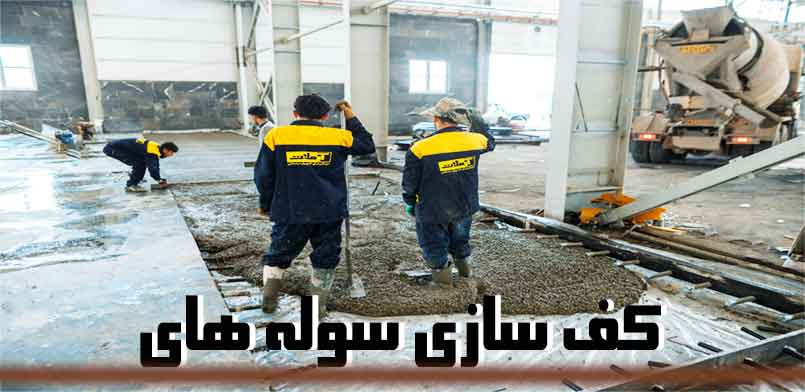

ضخامت بتن کف سوله
در طراحی و ساخت هر سازه صنعتی، دقت در جزئیات کوچک می تواند تفاوتی بزرگ در کیفیت و دوام نهایی ایجاد کند. یکی از مهم ترین بخش هایی که اغلب توجه کافی به آن نمی شود، بستر و کف سازه است که مستقیماً بر عملکرد، ایمنی و طول عمر ساختمان تأثیر می‌گذارد. بررسی صحیح ابعاد و مشخصات این بخش، نه تنها از مشکلات ساختاری جلوگیری می‌کند، بلکه هزینه های تعمیر و نگهداری را نیز به شکل چشمگیری کاهش می دهد. در این مسیر، موضوع تعیین ضخامت کف سوله بتنی به عنوان یکی از کلیدی ترین عوامل، اهمیت ویژه ای پیدا می‌کند. این مطلب با رویکرد عملی و علمی، شما را با نکات ضروری و کاربردی این موضوع آشنا خواهد کرد.
بیشتر بخوانید:
اجرای کف سازی سوله های صنعتی و بهترین کفپوش سوله‌ها
اجرای اصولی کف سازی صنعتی | راهنمای کامل اجرای کفسازی صنعتی از صفر تا صد
کف سازی صنعتی چیست و نحوه اجرای کفسازی صنعتی + قیمت
قیمت اجرا و دستمزد کفپوش بتنی در سال 1404 چقدر است
منظور از ضخامت کف سوله بتنی چیست؟
منظور از ضخامت کف سوله بتنی میزان ارتفاع لایه بتنی است که به عنوان کف سوله ساخته می شود. این لایه، نقش پایه ای و اساسی در تحمل بارهای وارد شده از تجهیزات، ماشین آلات، تردد وسایل نقلیه و نیروهای محیطی دارد. تعیین ضخامت مناسب، نه تنها بر مقاومت سازه تأثیر مستقیم دارد، بلکه از ترک خوردگی، نشست غیر یکنواخت و آسیب های طولانی مدت جلوگیری می‌کند. شناخت دقیق مفهوم ضخامت کف سوله بتنی و رعایت اصول مهندسی در تعیین آن، پایه ای برای ساخت سوله ای مقاوم، ایمن و با عمر طولانی محسوب می شود.
عوامل موثر بر ضخامت کف سوله بتنی
تعیین ضخامت کف سوله بتنی یک تصمیم مهندسی حساس است که باید بر اساس تحلیل دقیق عوامل مختلف اتخاذ شود. این عوامل تاثیر مستقیم بر مقاومت، دوام و ایمنی کف سوله دارند. در ادامه، مهم ترین عوامل موثر را بررسی می‌کنیم.
- نوع فعالیت صنعتی داخل سوله
نوع فعالیتی که در سوله انجام می شود، اولین و مهم ترین عامل تعیین کننده ضخامت کف است. به عنوان مثال، سوله های تولیدی که دارای ماشین آلات سنگین و تجهیزات صنعتی با وزن بالا هستند، نیازمند کف بتنی ضخیم تر هستند تا بتوانند فشار و لرزش ناشی از عملکرد تجهیزات را تحمل کنند. در مقابل، سوله های انبار سبک یا کارگاه های نیمه صنعتی که بار وارد شده بر کف کمتر است، می توانند از کف های نازک تر استفاده کنند. - وزن و نوع بار وارد بر کف
یکی از عوامل حیاتی در تعیین ضخامت کف سوله بتنی، وزن بارهای مستقیم و غیر مستقیم است. بارهای مستقیم شامل ماشین آلات، تجهیزات صنعتی و تردد وسایل نقلیه سنگین است، در حالی که بارهای غیر مستقیم شامل نیروهای ناشی از لرزش، ضربه و فعالیت های روزمره کارکنان می شود. هر چه بار وارده بیشتر باشد، ضخامت کف باید افزایش یابد تا از ترک خوردگی، نشست و آسیب های ساختاری جلوگیری گردد. - شرایط خاک و بستر زیرین
کیفیت و مقاومت خاک زیر سوله نقش بسیار مهمی در تعیین ضخامت کف دارد. خاک های سست و غیر یکنواخت نیازمند کف بتنی ضخیم تر و تقویت شده با میلگردهای مناسب هستند. در خاک های مقاوم و فشرده، ممکن است بتوان ضخامت کف را کاهش داد، اما همواره باید تحلیل ژئوتکنیک دقیق انجام شود تا نشست غیر یکنواخت ایجاد نگردد. - نوع و مقاومت بتن
مقاومت بتن استفاده شده یکی دیگر از عوامل تاثیرگذار است. بتن با مقاومت بالا قادر است فشارهای بیشتری را تحمل کند، در نتیجه می تواند ضخامت کف کاهش یابد. بالعکس، اگر بتن با مقاومت پایین استفاده شود، برای جلوگیری از آسیب و ترک خوردگی باید ضخامت کف افزایش یابد. همچنین ترکیب بتن شامل نسبت سیمان، آب و سنگدانه و استفاده از افزودنی ها نیز بر توان تحمل فشار و دوام کف اثرگذار است. - ترافیک داخلی سوله
میزان تردد وسایل نقلیه صنعتی مانند لیفتراک، کامیونت و تجهیزات جا به جایی درون سوله از دیگر عوامل تعیین کننده ضخامت کف است. ترافیک سنگین باعث افزایش فشار نقطه ای بر کف می شود و در نتیجه کف باید ضخیم تر و مقاوم تر ساخته شود. در سوله های با ترافیک سبک، کف می تواند نازک تر باشد، اما رعایت استاندارد حداقل ضخامت همیشه ضروری است. - شرایط محیطی و آب و هوا
محیطی که سوله در آن واقع شده نیز اهمیت دارد. در مناطق با تغییرات شدید دما، یخ زدگی و رطوبت بالا، کف بتنی در معرض ترک خوردگی و فرسایش قرار می‌گیرد. در این شرایط، افزایش ضخامت کف و استفاده از بتن مقاوم در برابر نفوذ آب و یخ زدگی ضروری است. همچنین، در محیط های صنعتی با مواد شیمیایی خورنده، کف باید علاوه بر ضخامت مناسب، از پوشش محافظ نیز بهره مند شود. - استانداردها و ضوابط مهندسی
رعایت استانداردهای ملی و بین المللی ساختمان، نقش مهمی در تعیین ضخامت کف سوله بتنی دارد. این استانداردها، حداقل ضخامت، نوع بتن و آرماتورگذاری را برای شرایط مختلف مشخص می‌کنند. حتی اگر سایر عوامل به کف نازک تر اجازه دهند، رعایت حداقل های استاندارد برای تضمین ایمنی و جلوگیری از آسیب های حقوقی و بیمه ای الزامی است. - نوع و طراحی سیستم آرماتورگذاری
نحوه قرارگیری و تعداد میلگردهای کف، فاصله بین آن ها و کیفیت آرماتورها، تأثیر مستقیم بر ضخامت مورد نیاز دارد. کف های با آرماتورگذاری دقیق و طراحی مهندسی شده می توانند با ضخامت کمتر مقاومت کافی داشته باشند. در کف های بدون آرماتور یا با آرماتور ناکافی، نیاز به افزایش ضخامت است. چرا که این کار باعث جلوگیری از شکست بتن می شود. - نیاز به عایق بندی یا پوشش های سطحی
گاهی کف سوله بتنی نیازمند عایق بندی حرارتی، رطوبتی یا پوشش ضد خوردگی است. اضافه شدن این لایه ها می تواند بر طراحی ضخامت تاثیر بگذارد، زیرا کف باید علاوه بر تحمل بارهای سازه ای، ظرفیت تحمل فشار ناشی از لایه های اضافی را نیز داشته باشد. - عمر مفید مورد انتظار سوله
ضخامت کف سوله بتنی باید با توجه به مدت زمان بهره برداری مورد انتظار تعیین شود. کف های با ضخامت بیشتر، توانایی تحمل فرسایش و بارهای مستمر را در طول زمان دارند و عمر مفید سوله را افزایش می دهند. سوله هایی که قصد دارند دهه ها بدون تعمیر اساسی فعالیت کنند، نیازمند کف بتنی ضخیم و تقویت شده هستند.
استاندارد و ضوابط تعیین ضخامت کف سوله بتنی:
در طراحی و اجرای کف سوله های بتنی، رعایت استانداردها و ضوابط فنی، اصلی ترین شرط برای دستیابی به سازه ای ایمن، بادوام و اقتصادی است. ضخامت کف سوله بتنی تنها یک عدد ساده نیست، بلکه حاصل تحلیل دقیق بارهای وارده، ویژگی های مصالح، شرایط خاک و الزامات آیین نامه ای است. در ادامه، مهم ترین استانداردها و ضوابط مرتبط با این موضوع را مرور می‌کنیم.
ضوابط آیین نامه بتن ایران (آبا)
در آیین نامه بتن ایران (آبا) و مبحث نهم مقررات ملی ساختمان، اصول طراحی و اجرای دال های بتنی (از جمله کف سوله ها) به صورت دقیق بیان شده است. بر اساس این منابع:
- حداقل ضخامت دال های بتنی صنعتی معمولاً 10 تا 12 سانتی متر در نظر گرفته می شود.
- برای سوله هایی با بار متوسط، ضخامت پیشنهادی بین 15 تا 20 سانتی متر است.
- در سوله های سنگین با بار ترافیکی بالا یا ماشین آلات سنگین، ضخامت کف می تواند تا 25 الی 30 سانتی متر افزایش یابد.
در این آیین نامه ها همچنین تأکید شده که ضخامت کف باید با در نظر گرفتن بار زنده، بار مرده، نیروی ضربه، بار تکراری و تغییرات دما تعیین شود.
استانداردهای بین المللی ACI) و (BS
در استاندارد آمریکایی ACI 302.1R و استاندارد بریتانیایی BS 8110 نیز ضوابطی برای طراحی کف های صنعتی بتنی ارائه شده است. طبق این مراجع:
- ضخامت کف باید به گونه ای باشد که تنش های ناشی از بارگذاری از مقاومت فشاری بتن تجاوز نکند.
- حداقل ضخامت برای کف های صنعتی سبک، ۱۰۰ میلی متر و برای کف های سنگین بین 150 تا 300 میلی متر توصیه می شود.
- در صورت وجود تردد لیفتراک، کامیون یا جرثقیل در داخل سوله، باید علاوه بر ضخامت کف، آرماتورگذاری دو طرفه نیز در طراحی لحاظ شود.
الزامات مربوط به خاک ریزی و زیرسازی:
ضوابط ملی ساختمان تأکید دارند که ضخامت کف سوله باید بر اساس شرایط بستر تعیین شود.
- اگر خاک زیر سوله فشرده و مقاوم باشد، می توان از ضخامت کمتر استفاده کرد.
- اما در خاک های سست یا مناطق مرطوب، باید از لایه های زیرسازی شامل خاک کوبیده، شن و ماسه متراکم و در برخی موارد لایه ژئوتکستایل یا پلاستیک رطوبتی استفاده شود. به طور معمول، ضخامت کل لایه های زیرسازی بین 20 تا 50 سانتی متر است و مستقیماً بر عملکرد و دوام کف بتنی تأثیر می‌گذارد.
کنترل ترک خوردگی و الزامات اجرایی:
استانداردها تأکید می‌کنند که ضخامت تنها عامل جلوگیری از ترک خوردگی نیست. برای دستیابی به کف مقاوم باید موارد زیر رعایت شود:
- استفاده از میلگرد حرارتی با قطر و فواصل استاندارد (معمولاً میلگرد قطر 8 تا 12 میلی متر با فاصله 20 تا 30 سانتی متر.)
- ایجاد درزهای کنترل هر 4 تا 6 متر برای کنترل انقباض بتن
- رعایت زمان و روش صحیح عمل آوری بتن برای جلوگیری از تبخیر سریع آب و ترک سطحی. این ضوابط به خصوص در سوله هایی که در معرض تابش آفتاب یا دمای بالا هستند، اهمیت بیشتری دارد.
الزامات بارگذاری و ایمنی:
بر اساس آیین نامه های طراحی سازه های بتنی، کف سوله باید توان تحمل بار زنده طراحی را داشته باشد.
- در سوله های انباری، بار زنده معمولاً حدود 500 تا 1000 کیلوگرم بر متر مربع است.
- در سوله های صنعتی سنگین، ممکن است این مقدار به 2000 تا 3000 کیلوگرم بر متر مربع برسد.
با افزایش بار طراحی، لازم است ضخامت کف نیز به تناسب افزایش یابد یا از بتن با مقاومت بالاتر استفاده شود.
کنترل کیفیت و بازرسی حین اجرا:
استانداردهای اجرایی تأکید دارند که کنترل ضخامت کف تنها در طراحی کافی نیست. بلکه باید در مرحله اجرا نیز دقیقاً اندازه گیری و ثبت شود.
- استفاده از شابلون یا دستگاه لیزری برای کنترل تراز و ضخامت بتن توصیه می شود.
- قبل از بتن ریزی، بستر باید مرطوب اما بدون آب آزاد باشد.
- کنترل چگالی بتن، مقدار اسلامپ و دمای بتن در زمان اجرا از الزامات اصلی است.
جدول ضخامت بتن کف سوله‌ها و مشخصات کاربردی
| نوع سوله | ضخامت پیشنهادی بتن (سانتی‌متر) | نوع بتن | نوع آرماتور یا مش‌بندی | نکات فنی و کاربرد |
| سوله سبک (انبار یا تولیدی کوچک) | 12–15 | بتن با عیار 250–300 کیلوگرم سیمان در مترمکعب | مش فولادی Ø6–8 mm با فاصله 20–25cm | برای بارگذاری سبک و تردد کم، پرداخت با ماله دستی یا پروانه کوچک کافی است |
| سوله متوسط (کارگاهی یا پارکینگ متوسط) | 15–18 | بتن با عیار 300–350 | مش فولادی Ø8 mm با فاصله 15–20cm | برای بارگذاری متوسط و تردد خودرو مناسب اجرای ماله پروانه تک هد |
| سوله صنعتی سنگین (کارخانه یا انبار سنگین) | 18–25 | بتن با عیار 350–400 | آرماتور شبکه‌ای Ø10–12 mm با فاصله 15cm | بارگذاری بالا و تردد لیفتراک و ماشین‌آلات سنگین ماله پروانه دو‌هد توصیه می‌شود |
| سوله با تردد خودروهای سنگین یا ماشین‌آلات صنعتی | 20–30 | بتن با عیار 400–450 | آرماتور تقویتی با شبکه‌های فشرده و میلگرد حرارتی | برای بارگذاری فوق سنگین درزهای کنترل و عمل‌آوری دقیق الزامی است |
| سوله ذخیره مواد شیمیایی یا محیط خورنده | 15–25 | بتن ضد اسید یا با مواد افزودنی مقاوم | مش فولادی با پوشش ضد خوردگی | اجرای پوشش نهایی مقاوم شیمیایی اجرای ماله پروانه مناسب برای سطح صاف و مقاوم |
بیشتز بدانید:
پروژه های انجام شده توسط شرکت آرملات :
پروژه مجتمع فولاد چادر ملو اردکان
بهترین انواع کفپوش برای کف سوله بتنی:
کف سوله های بتنی، به خصوص در محیط های صنعتی، در معرض فشارهای مکانیکی، سایش، رطوبت، مواد شیمیایی و تردد سنگین هستند. به همین دلیل، انتخاب یک کفپوش مقاوم و تخصصی برای محافظت از سطح بتن اهمیت زیادی دارد. سه نوع کفپوش که بیشترین کاربرد و موفقیت را در سوله ها داشته اند، عبارتند از: کفپوش اپوکسی، کفپوش آرملات و کفپوش پلی یورتان. در ادامه هرکدام را بررسی می‌کنیم.
کفپوش اپوکسی:
کفپوش اپوکسی یکی از پرکاربردترین و محبوب ترین گزینه ها برای سوله های صنعتی و کارگاهی است. این نوع کفپوش از ترکیب رزین اپوکسی و سخت کننده (هاردنر) ساخته می شود که پس از ترکیب، واکنش شیمیایی داده و لایه ای سخت، یکپارچه و کاملاً چسبنده روی بتن ایجاد می‌کند.
اپوکسی به دلیل ساختار پلیمری متراکم خود، در برابر سایش، رطوبت و مواد شیمیایی خورنده مقاومت بسیار بالایی دارد. از طرفی، سطح کاملاً صاف و بدون درز آن مانع از نفوذ گرد و غبار، روغن یا آلودگی به درون بتن می شود. این ویژگی باعث می شود محیط سوله تمیزتر و نگهداری کف آسان تر باشد.
یکی دیگر از مزایای مهم اپوکسی، قابلیت شخصی سازی بالای آن است. می توان آن را در رنگ ها و ضخامت های مختلف اجرا کرد و حتی علائم هشداردهنده یا خطوط ترافیکی را مستقیماً روی آن طراحی نمود. این موضوع برای سوله های تولیدی و انبارهای بزرگ، ارزش عملی زیادی دارد.
از نظر مقاومت مکانیکی، کفپوش اپوکسی توان تحمل تردد لیفتراک، چرخ دستی های سنگین و فشار تجهیزات صنعتی را دارد. با این حال، اجرای آن نیاز به سطح بتنی خشک، تمیز و بدون ترک دارد، زیرا اپوکسی به رطوبت حساس است. به همین دلیل در مناطق مرطوب یا کف هایی با بخار آب زیاد، باید پیش از اجرا از لایه پرایمر رطوبت گیر استفاده شود.
کفپوش آرملات:
کفپوش آرملات در واقع نوعی ملات سخت صنعتی است که به صورت خشک بر روی بتن تازه پاشیده می شود و سپس با دستگاه ماله برقی پرداخت می‌گردد. این کفپوش به دلیل هم زمانی اجرا با بتن ریزی کف، با بتن زیرین کاملاً یکپارچه می شود و به همین دلیل از مقاومت فشاری و سایشی بسیار بالایی برخوردار است.
آرملات برای سوله هایی که در معرض تردد سنگین وسایل نقلیه صنعتی، ضربه های مکانیکی یا بارگذاری متمرکز هستند، انتخاب ایده آلی است. ترکیب آرملات معمولاً شامل سیمان باکیفیت، سنگ دانه های معدنی سخت و افزودنی های شیمیایی است که موجب افزایش چسبندگی، دوام و مقاومت سطح می شود.
یکی از مزیت های مهم آرملات نسبت به اپوکسی، مقاومت بالاتر در برابر ضربه و خراش های فیزیکی است، زیرا ساختار آن بخشی از بتن کف محسوب می شود نه یک لایه پوششی جداگانه. در محیط هایی مانند سوله های تولید فولاد، انبار مصالح سنگین یا کارگاه های مکانیکی، این ویژگی اهمیت ویژه ای دارد.
از نظر نگهداری نیز آرملات نسبت به اپوکسی، نگهداری آسان تری دارد، زیرا در اثر ضربه یا سایش، ترک یا پوسته شدن سطح کمتر اتفاق می افتد. با این حال، این نوع کفپوش به لحاظ زیبایی ظاهری ساده تر است و تنوع رنگی کمتری دارد. اگر هدف اصلی، دوام و استحکام باشد، آرملات بهترین گزینه محسوب می شود.
کفپوش پلی یورتان:
کفپوش پلی یورتان از نسل جدید کفپوش های پلیمری است و به عنوان جایگزینی پیشرفته تر برای اپوکسی در برخی شرایط شناخته می شود. این کفپوش ترکیبی از رزین پلی یورتان و هاردنر الاستیک است و ویژگی بارز آن انعطاف پذیری بالا همراه با مقاومت شیمیایی و مکانیکی زیاد است.
برخلاف اپوکسی که نسبتاً سخت و شکننده است، پلی یورتان خاصیت کشسانی دارد. این ویژگی باعث می شود در برابر تغییرات دما، لرزش تجهیزات و نشست های جزئی کف مقاومت بهتری نشان دهد. در سوله هایی که در معرض انبساط و انقباض حرارتی هستند، پلی یورتان از ایجاد ترک در سطح جلوگیری می‌کند.
از نظر عملکرد شیمیایی، پلی یورتان در برابر اسیدها، قلیاها، روغن ها و مواد شوینده صنعتی بسیار مقاوم است. به همین دلیل در سوله های صنایع غذایی، دارویی و شیمیایی که نظافت مداوم در آن ها انجام می شود، این کفپوش انتخابی ایده آل است.
یکی از تفاوت های کلیدی پلی یورتان با اپوکسی، مقاومت حرارتی و UV بالاتر آن است. اپوکسی در برابر تابش مستقیم نور خورشید ممکن است زرد یا مات شود، اما پلی یورتان در برابر اشعه UV پایدار است و رنگ خود را حفظ می‌کند. همچنین سطح آن کمی نرم تر و ضد لغزش تر است که در محیط های مرطوب یا دارای رطوبت بالا، ایمنی بیشتری ایجاد می‌کند.
از لحاظ اجرا، کفپوش پلی یورتان کمی گران تر از اپوکسی است اما عمر مفید بیشتری دارد و نیاز به ترمیم کمتری پیدا می‌کند. در سوله هایی که کار به صورت شبانه روزی یا در شرایط محیطی متغیر انجام می شود، این نوع کفپوش عملکرد بسیار پایداری دارد.
نکته نهایی در انتخاب کفپوش مناسب:
انتخاب میان اپوکسی، آرملات و پلی یورتان باید بر اساس نوع کاربری سوله، شرایط محیطی، بودجه و میزان بار مکانیکی انجام شود. در این بخش قصد داریم در یک نمودار سریع و بصری به شما کمک کنیم تا تفاوت های عملکردی بین اپوکسی، آرملات و پلی یورتان را در چند معیار کلیدی ببینید.
اهمیت تصمیم گیری دقیق در انتخاب و اجرای کف سوله های صنعتی:
مدیران تولید و صاحبان صنایع به خوبی می دانند که در فرآیندهای صنعتی، تغییر و به روزرسانی بسیاری از اجزای کارخانه از طراحی و دیوارها گرفته تا تأسیسات، سیستم روشنایی یا حتی سقف قابل انجام است، آن هم بدون آن که خط تولید متوقف شود. این بخش ها را می توان به صورت مرحله ای یا در حین فعالیت مجموعه اصلاح کرد.
اما زمانی که نوبت به کف سازی و استقرار ماشین آلات می رسد، شرایط کاملاً متفاوت است. کوچک ترین عملیات اجرایی در کف سوله، عملاً نیازمند توقف کامل تولید است. ماشین آلات باید جا به جا شوند، کارکنان تولید فعالیت خود را متوقف می‌کنند و هزینه ها چند برابر می شود. علاوه بر این، مشکلات جانبی مانند زمان بندی مجدد، آماده سازی بستر جدید و احتمال آسیب به تجهیزات نیز پیش می آید.
به همین دلیل، کف سازی از جمله بخش هایی است که نمی توان به سادگی آن را اصلاح یا جایگزین کرد. تصمیم گیری درست در همان مرحله نخست، با مشورت متخصصان و بررسی دقیق نوع فعالیت، بارگذاری و مصالح مصرفی، می تواند از بسیاری از خسارات و وقفه های تولیدی در آینده جلوگیری کند.
جمع بندی
انتخاب و اجرای صحیح ضخامت کف سوله بتنی یکی از تصمیمات بنیادی در طراحی و ساخت سازه های صنعتی است. این بخش، پایه و تکیه گاه تمام تجهیزات، نیروها و فرآیندهای تولیدی به شمار می آید. ضخامت کف باید بر اساس نوع کاربری، وزن بارها، مقاومت خاک و استانداردهای مهندسی به دقت تعیین شود تا از نشست، ترک و هزینه های بازسازی جلوگیری گردد.
استفاده از کفپوش های صنعتی مانند اپوکسی، آرملات و پلی یورتان نیز نقش مهمی در افزایش دوام، ایمنی و زیبایی کف دارند و هرکدام بسته به نوع فعالیت، شرایط محیطی و بودجه انتخاب می شوند. رعایت ضوابط آیین نامه ای، زیرسازی اصولی و انتخاب مصالح باکیفیت، تضمین کننده عملکرد طولانی مدت سوله است. در نهایت، برنامه ریزی دقیق از همان ابتدا، بهترین راه برای پیشگیری از توقف تولید و صرف هزینه های سنگین در آینده خواهد بود.
